Power Module

개요

Power Module은 InfraStake 또는 InfraWeld 모듈에 12VDC전원을 공급하는 장치이며, 각 Power Module은 최대 4개의 InfraStake모듈에 램프 전원을 제공합니다. 본제품은 플라스틱 융착의 한 공법인 적외선(Infraed)융착공법의 Halogen Lamp의 전원공급을 융착에 용이하게 제어할 수 있는 장치로 Lamp Controller, Power Supply 구성으로 이루어진 Module입니다.

  • InfraStake 및 InfraWeld 모듈 제품군에 경제적인 전원(DC) 및 모니터링 기능이 제공(HPLC400)됩니다.

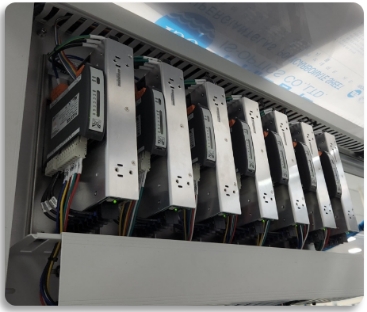

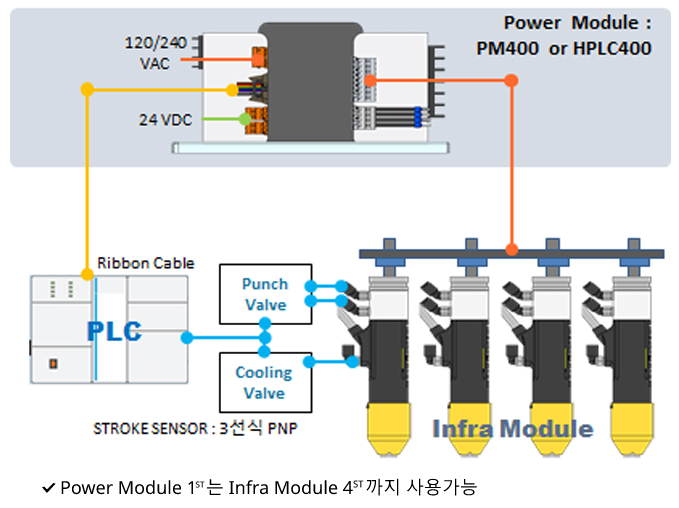

  • 인터페이스 보드를 사용하여 INFRA모듈로 전원을 전환 공급하고, 최대 4개의 모듈을 개별 적으로 제어 가능합니다.
  • 여러 대의 Power Module을 설치하여 더 많은 INFRA모듈을 수용할 수 있습니다.
  • 각 Interface Board에는 각 모듈에 대한 전류 모니터링과 램프상태를 나타내는 각 채널에 대한 출력확인이 가능합니다.

구성품 및 기능

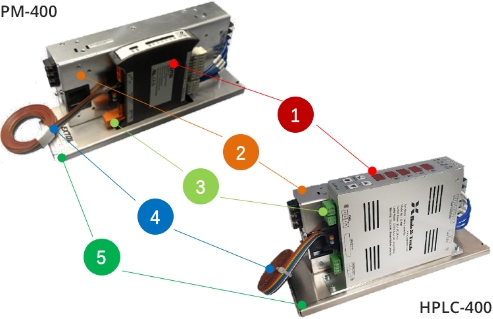

  • No Part Name 설명
    1 Controller
    • Plastic을 융착하는 Infrastake Tool에 전원을 융착조건에 맞게끔 Power Supply를 ON/OFF하여 제어함
    2 Power Supply
    • Infrastake Lamp(Halogen)의 주전원으로 DC12V의 전원을 Controller에 상시 공급함
    3 Connectors
    • Controller 및 Power Supply를 연결하는 케이블의 결선을 용이하게하는 부품
    4 Ribbon Cable
    • Controller와 PLC를 연결하여 신호를 주고받는 케이블
    5 Base
    • Controller 및 Power Supply의 결합/고정하는 플레이트

사양

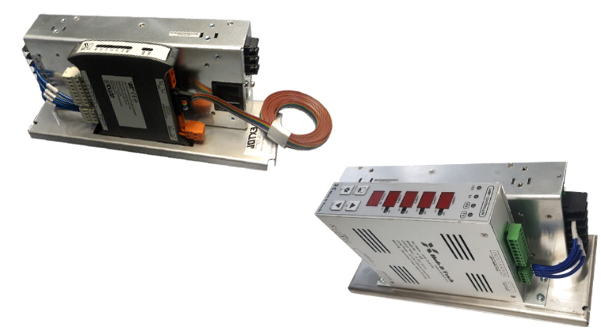

  • Power Module은 Extol사에서 제작된 PM400과 허브엠텍에서 제작된 HPLC400의 2가지 모델이 있습니다.

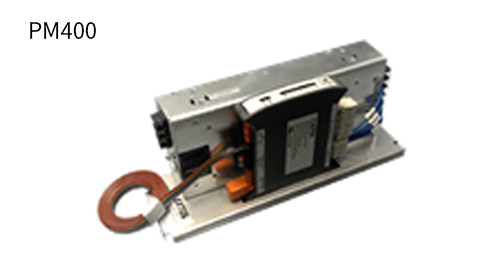

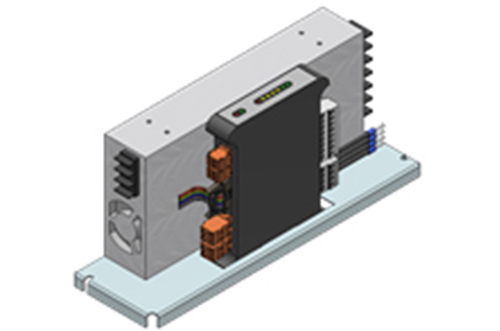

PM400

Extol사에서 제작된 Power Module로 세부사양은 매뉴얼 또는 3D Data를 참조바랍니다.

항목 설명
외형사이즈

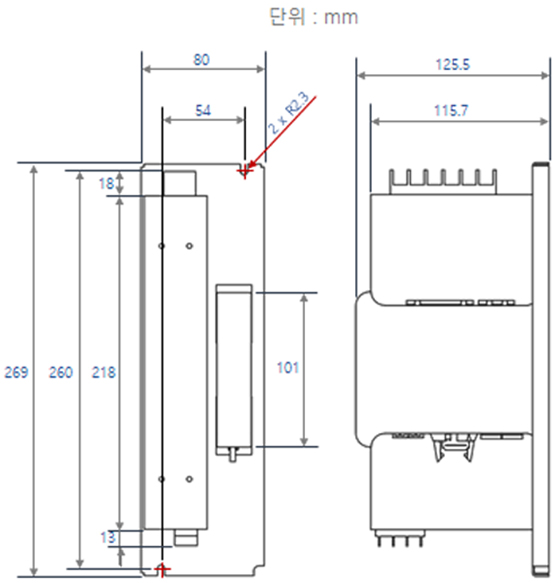

  • W269 x H125.5 x D80mm
소비전력
  • <1.2W(24VDC,50mA)
램프출력
  • 12VDC8.3A per Lamp(100W)
  • 4Channel
주변온도
  • 0~40℃
사용온도
  • -20~85℃
사용습도
  • 0~65%(Non-condensing)

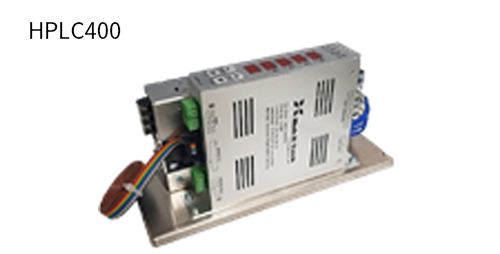

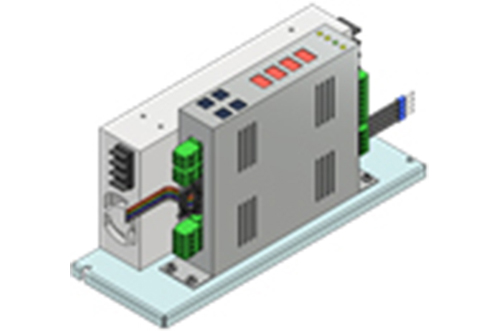

HPLC400

허브엠텍에서 제작된 Power Module로 세부사양은 매뉴얼 또는 3D Data를 참조바랍니다.

항목 설명
외형사이즈

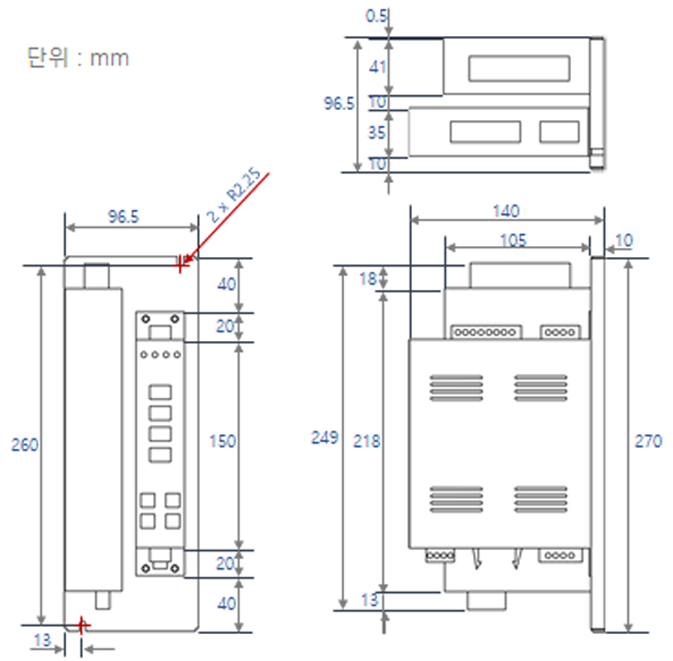

  • W270 x H140 x D96.5mm
소비전력
  • <1.2W(24VDC,50mA)
램프출력
  • 12VDC8.3A per Lamp(100W)
  • 4Channel
통신
  • RS485
  • Modbus(protocol)
전류측정범위
  • 0~15A(±7%)
주변온도
  • 0~40℃
사용온도
  • -20~85℃
사용습도
  • 0~65%(Non-condensing)
