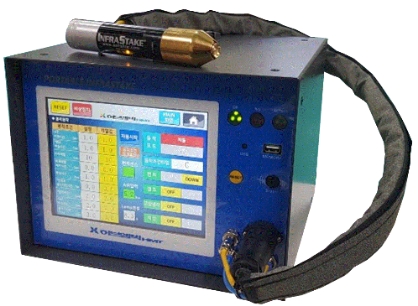

Portable InfraStake

개요

Portable InfraStake는 적정 전원과 에어 공급만 되면 간편하게 설치하여 사용할 수 있는 적외선 핸드융착기로 아래와 같은 기능이 있습니다.

  • 신제품을 개발단계에서 융착 조립 테스트로 품질 확보를 예측할 수 있는 장치
  • 제품을 양산 전에 양산 융착 설비의 융착조건의 예측으로 양산설비 제작시간 단축
  • 제품을 양산 전에 양산 융착 설비의 Cycle Time의 예측으로 양산설비의 정확한 Capacity의 예측
  • 제품의 융착 수정작업(Rework)용으로 사용가능
  • 융착품질을 확보하기 위한 필수적 조건들을 제품 특성(Boss의 재질 및 크기)에 적합한 융착조건들을 사용자가 임의적으로 설정하여 사용가능
  • 여러가지 테스트(Test)에 적합한 융착 조건 데이터(Data)를 저장하거나, 저장된 레시피를 가져와서 사용가능
  • 테스트(Test) 및 융착을 진행했던 조건의 이력을 확인할 수 있으며, 이력 데이터(Data)를 선택 및 전체삭제 또는 그 이력USB로 이동저장이 가능
  • 사용자 융착조건 기능과 개발자용 융착조건 기능이 구분하여 관리가 가능

주요구성품

  • Control Module
  • PI-100
    • Monitor를 통하여 융착동작을 실행 또는 모니터링하는 기능
    • 융착동작에 필요한 전원공급과 Punch의 상승/하강과 저압/고압의 냉각 Air를 공급하는 기능
  • InfraStake Module
  • IS125 / ISM20 / IW125
    • Power & Control Module에 의해 플라스틱 융착Process를 실행하는 Tool로 필요사양에 따라 IS125, ISM20을 선택적으로 장착 사용이 가능
  • Power Adapter
  • GST220A12-R7B-C
    • 직류전원장치로 필요한 전원을 공급하는 기능(공급제품과 동일사양의 사용을 권장)
  • Tool Kit
  •
    • 융착툴에 공급되는 Air량을 측정하는 유량계
    • 분해조립 전용 Tool

제원 및 조건표준

  • 항목 설명
    Size
    • W270 × H200 × D269 mm
    전류 측정범위
    • 0~15A(±7%)
    소비전력
    • ＜ 6W (24VDC, 500mA)
    Controller Power
    • 12 VDC, 12A
    Lamp Power
    • 12VDC ＜8.3A
    모니터 사이즈
    • 8”(185 × 143mm)
    주변온도
    • 0 ~ 40℃
    사용온도
    • -20 ~ 85℃
    사용습도
    • 0 ~ 75% ( Non-condensing )
    보증기간
    • 출하일로부터 12개월
  • 구분 IS125 ISM20 IW125 비고
    전기 전압 100W 35W 100W
    전류 8.3A 2.9A 8.3A
    공압 입력 80 PSI(5.515787 bar)이상
    펀치하강 80 SCFH 이상 80 SCFH 이상 80 SCFH 이상 조건에 따라 조정 필요
    고압 80 SCFH 이상 80 SCFH 이상 80 SCFH 이상
    저압 25 SCFH 25 SCFH * 조건에 따라 조정 필요

    Flow Meter로 측정하여 Speed Controller로 조정하여 유량을 맞춘 상태에서 사용하세요

융착조건 관리항목

항목 설명
시작 지연시간(Sec)
  • 펀치를 보스에 접촉하여 누른 후 융착동작 시작까지의 시간
램프 켜짐시간(Sec)
  • 램프를 켜는 시간으로 레벨제어 시간을 포함한 총시간, 반드시 20초를 초과하여 설정 금지
파워레벨(Lev)
  • 재질의 특성으로 융착시 탄화와 미융착 현상으로 미세조정이 필요시 운영함 / 램프의 파워레벨로 1~10까지 설정가능
파워레벨 제어시간(Sec)
  • 파워레벨이 동작되는 시간
펀칭시간(Sec)
  • 펀치가 하강하여 상승하기 까지의 시간 / 반드시 냉각시간 이하로 설정
펀칭후/냉각 지연시간(Sec)
  • 펀치가 하강하고 냉각(고압)에어를 공급시작까지의 시간, 반드시 펀칭시간 이하로 설정
냉각시간(Sec)
  • 펀칭 후 냉각(고압)이 지속되는 시간
툴 냉각시간(Sec)
  • 융착 종료 후 툴을 냉각(고압)하는 시간
융착Cycle Time(Sec)
  • 융착 시작에서 종료까지의 시간(기계동작 제외) = 램프켜짐시간+펀칭후 냉각지연시간+냉각시간

Staking Process

  • Lamp Off
  • Lamp On
  • Infrared Energy
  • Low Pressure Air
  • High Pressure Air(Cooling)

  • Ready : 준비
    Punch와 Boss의
    센터 맞추어 누름

  • Clamp : 고정
    Module이 하강하여 융착(접착)하려는 제품을 Concentrator로 고정

  • Heat : 용융
    램프의 적외선에너지를 융착하려는 플라스틱 Boss에 집중시켜 용융

  • Form : 성형
    용융된 Boss를 펀치로 눌러 원하는 형상으로 성형

  • Cooling : 냉각
    Concentrator가 고정된 상태에서 펀치가 상승하고 고압 에어로 냉각

  • Tool Cooling : Tool 냉각
    Module 후진하면서 Tool을 고압 에어로 냉각

상품인 융착툴의 기능을 응용하여 융착하는 것과 융착 목적물의 특성과 재질의 다양성으로 융착품질을 보증하지 않으며, 공급 제품과 구성품의 품질만 보증함을 양지바랍니다.

Welding Process

  • Lamp Off
  • Lamp On
  • Infrared Energy
  • Low Pressure Air
  • High Pressure Air(Cooling)

  • Clamp : 고정
    융착(접착)하려는 플라스틱 제품을
    Concentrator로
    움직이지 않도록 고정

  • Heat : 가열
    램프의 적외선을 Concentrator로 적외선 에너지를 융착하려는 플라스틱 목적부에 집중시켜 플라스틱을 용융

  • Bond : 접착
    용융된 플라스틱을
    고정시켜 고압의 에어로
    가압하여 결합(융착)

  • Cool : 냉각
    Tool의 일부 상승과 냉각에어의 투입으로 더운 열기의 배출과 동시 융착부를 완전히 냉각합니다.

상품인 융착툴의 기능을 응용하여 융착하는 것과 융착 목적물의 특성과 재질의 다양성으로 융착품질을 보증하지 않으며, 공급 제품과 구성품의 품질만 보증함을 양지바랍니다.
