• Line-Up

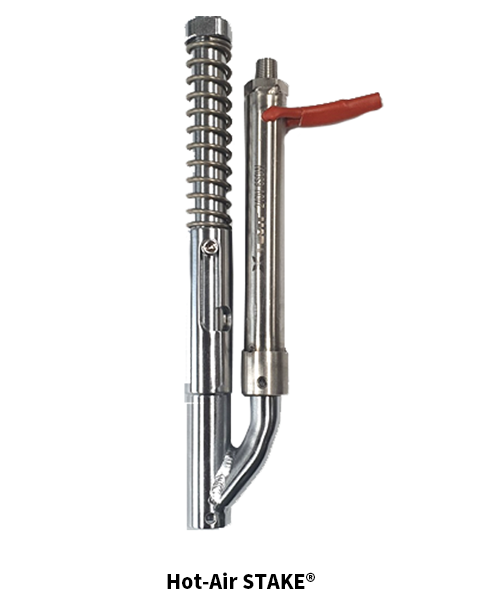

  • Hot-Air Stake®

개요

플라스틱을 접합하는 기술의 한 공법으로, Heater에서 발생하는 열을 Air의 흐름을 이용하여 특정 위치에 집중시켜 플라스틱 제품의 Boss부를 용융하여 융착 시키는 원리입니다.

  • 비접촉식 용융공법으로 Hot-Air STAKE는 히팅과 냉각의 효율성을 극대화한 구조로 낮은 투자비용으로 융착품질을 확보할 수 있는 공법입니다.
  • Hot-Air STAKE는 자동차의 내장제품의 조립성의 문제를 해결하기 위해 개발된 Plastic 융착공법

특징

    • 비접촉식 용융으로 융착품질 확보
      • Hot-Air STAKE는 에어히터를 이용한 열에너지 공급으로 Boss를 용융한 후 Staking하여 Boss의 파손이나 균열을 방지할 수 있는 융착공법 입니다.
    • 부품을 고정(Clamping)하여 융착하므로 양호한 융착품질 확보
      • 융착 포인트의 상대부품을 고정하여 부품간의 밀착성 확보가 용이합니다.
      • Staking후 융착부를 Clamping한 상태에서 냉각함에 융착 후 변형을 방지할 수 있습니다.
    • 재료 색상의 영향을 받지 않음
      • 뜨거운 공기의 이동으로 융착 목적물인 Boss를 용융시키는 원리입니다.
    • 용융 플라스틱이 Punch에 달라 붙지 않음
      • Staking(Forming)후 Tip의 냉각으로 Stick현상(플라스틱이 펀치에 달라붙어 막대처럼 올라오는 현상)을 방지할 수 있습니다.
    • 융착품질에 비해 경제성이 뛰어남
      • 다수의 융착을 동시에 실현해야 하는 설비에 적합합니다. 단, 계절에 따라 융착조건이 달라질 수 있습니다.

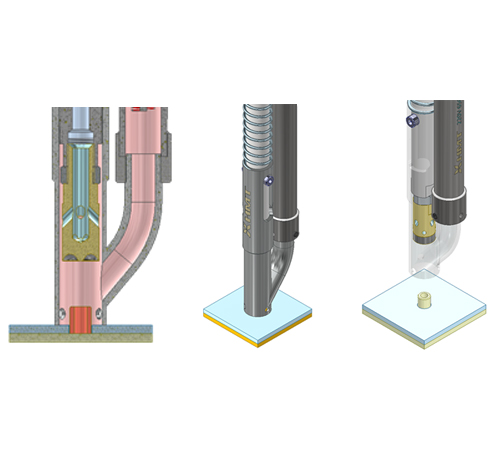

Staking Process

  • Heater On
  • Heater off
  • Low Pressure Air
  • High Pressure Air(Cooling)

  • Clamp : 고정
    Clamp 완료 시
    Heater On

  • Heat : 용융
    공기를 통한 열 에너지를 비접촉식 용융

  • Form : 성형
    Boss를 용융된 상태에서 Staking(성형)

  • Cooling : 냉각
    융착부를 고정한상태에서 냉각

  • Retract : 원위치
    냉각 상태로 원위치 Tool의 충분한 냉각

상품인 융착툴의 기능을 응용하여 융착하는 것과 융착 목적물의 특성과 재질의 다양성으로 융착품질을 보증하지 않으며, 공급 제품과 구성품의 품질만 보증함을 양지바랍니다.

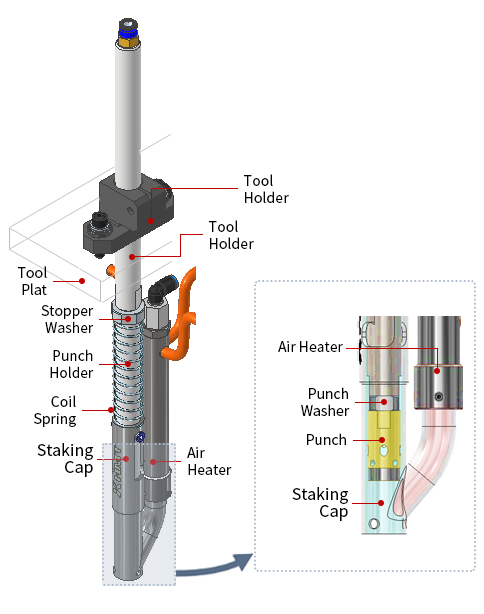

구성품 및 기능

  • 부품명 기능
    Tool Housing
    • JIG에 장착하여 Tool Holder를 고정
    Tool Body Tool Holder
    • Tool Housing에 장착되어 Punch Holder 및 냉각에어 공급 피팅을 고정
    Stoper Washer
    • Spring의 고정 지지대의 역할
    Punch Holder
    • Spring의 중심축과 Punch의 고정 역할
    Coil Spring
    • Staking Cap의 왕복 운동 및 긴장성 유지
    Punch Washer
    • Punch와 Punch Holder의 체결성 유지(풀림 방지)
    Punch
    • 용융(Melting)된 Boss를 융착/성형
    Air Heater
    • 열풍의 열량을 발생하는 발원 기능
    Staking Cap
    • 제품의 고정(Clamping) 및 열에너지의 밀폐성 유지

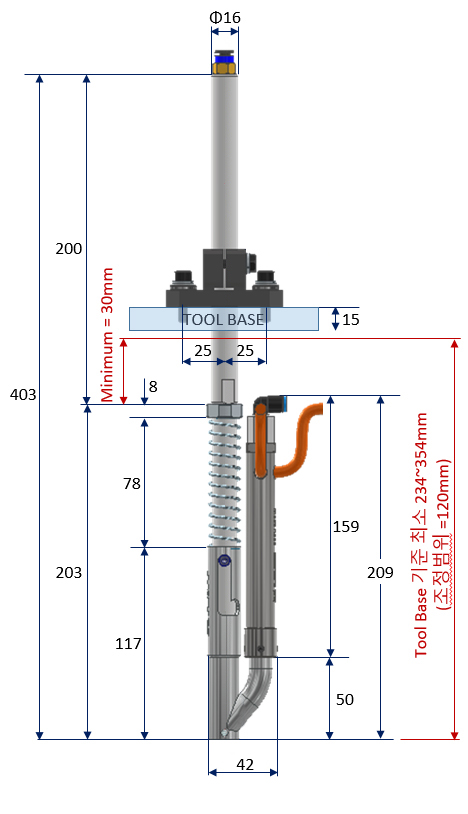

사양

Model

D18

D15

Punch Type

  • Punch는 Model D18, D15에 맞는 각각의 사이즈로 고객의 조건에 따라 운영
